Bagaimanakah sistem pasca ketegangan terikat berfungsi?

A sistem pasca-tegangan terikatialah kaedah pengukuhan konkrit dengan menegangkan tendon keluli selepas konkrit mengeras, dengan tendon terikat secara kekal pada konkrit

Komponen

Tendon: Kabel keluli berkekuatan tinggi atau bar

Saluran: Tiub plastik atau logam yang menempatkan tendon

Penambat: Peranti di hujung yang memindahkan ketegangan ke konkrit

Grout: Bahan bersimen yang memenuhi saluran

Proses Kerja

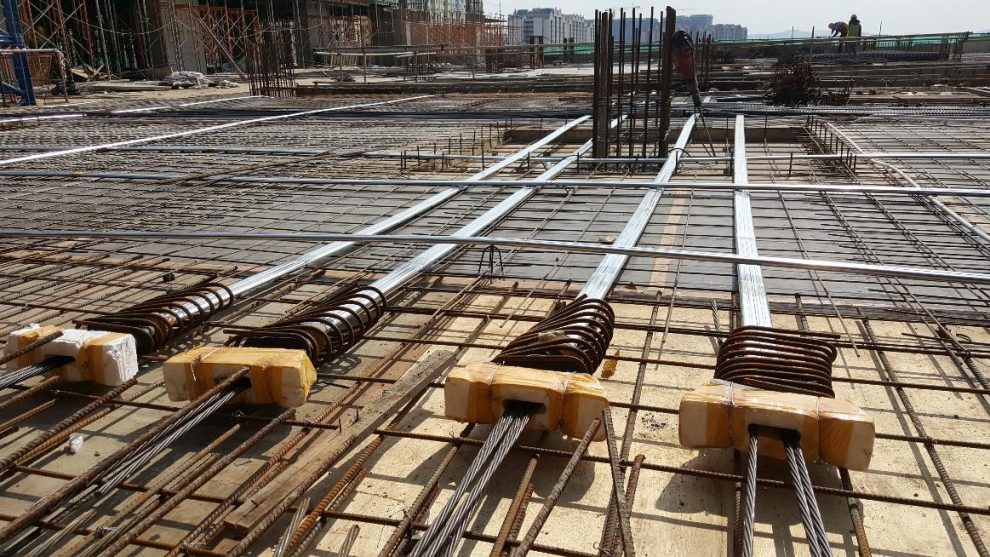

1 Fasa Pemasangan

Saluran diletakkan di dalam acuan konkrit mengikut reka bentuk struktur

Tendon dimasukkan ke dalam saluran ini sebelum konkrit dituangkan

Pelabuhan diletakkan di kedua-dua hujung tendon

2 Menuang dan Mengawet Konkrit

Konkrit dituangkan di sekeliling saluran dan tendon

Konkrit dibenarkan untuk menyembuhkan dengan kekuatan yang mencukupi (biasanya 70-80% daripada kekuatan reka bentuk)

3 Proses Menegangkan

Bicu hidraulik mengenakan ketegangan pada tendon

Tendon diregangkan ke daya yang ditentukan (biasanya 70-80% daripada kekuatan muktamadnya)

Ketegangan dikekalkan sementara sauh terjamin

4 Fasa Ikatan

Grout dipam ke dalam saluran di bawah tekanan

Grout mengisi semua lompang antara tendon dan saluran

Setelah sembuh, grout mewujudkan ikatan kekal antara tendon, saluran, dan konkrit

Kelebihan Utama

Peningkatan kapasiti struktur: Membolehkan rentang yang lebih panjang dan bahagian yang lebih nipis

Kawalan retak: Mengurangkan atau menghapuskan keretakan di bawah beban perkhidmatan

Ketahanan: Ikatan melindungi tendon daripada kakisan

Pengagihan semula beban: Tegasan diagihkan lebih sekata di seluruh struktur

Aplikasi

Jambatan dan struktur tempat letak kereta

Bangunan tinggi

Kemudahan industri

Papak dan rasuk dengan rentang yang besar
