Bagaimanakah sistem pasca-tegangan tidak terikat berfungsi?

Ansistem penegangan selepas tidak terikatialah teknik prategasan di mana tendon keluli yang ditegangkan tidak dilekatkan secara kekal pada konkrit sekeliling (tidak seperti tegangan pasca terikat, di mana tendon disalurkan ke dalam saluran untuk diikat dengan konkrit). Sebaliknya, tendon diasingkan daripada konkrit dengan salutan dan sarung yang tahan lama, membolehkan mereka bergerak sedikit berbanding konkrit sepanjang jangka hayat struktur. Sistem ini digunakan secara meluas dalam papak, rasuk, tiang, dan jambatan untuk fleksibiliti, kemudahan pemasangan, dan keupayaan untuk menampung pergerakan struktur kecil.

Komponen Teras anSistem Selepas Ketegangan Tidak Terikat

Tendon: Helai/wayar keluli berkekuatan tinggi (elemen galas beban, pasang siap kepada panjang).

Sarung/Salutan: Sarung plastik atau logam yang licin dan tidak telap yang menyelubungi tendon, serta pelincir gris/lilin di dalam sarung. Ini menghalang kakisan, mengurangkan geseran, dan memastikan tendon tidak terikat pada konkrit.

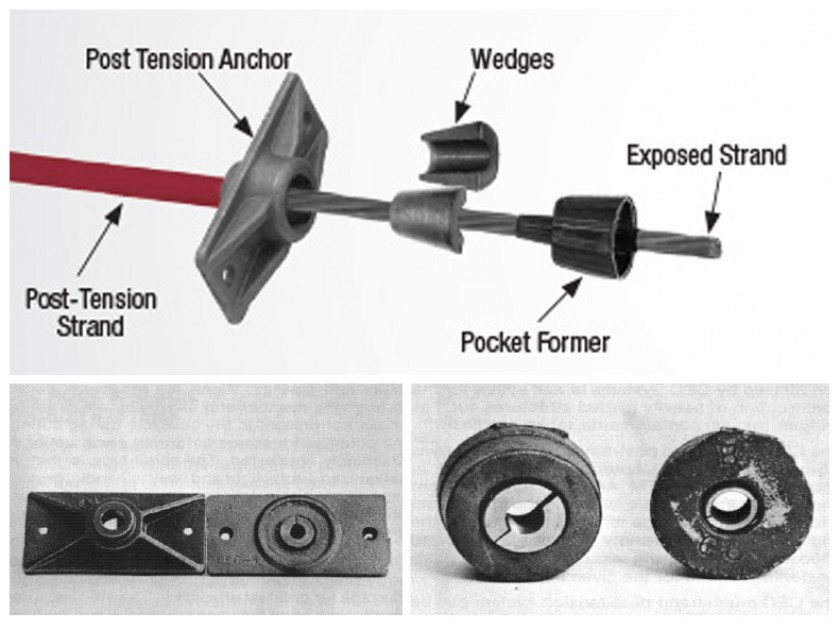

Penambat: Peranti mekanikal (di kedua-dua hujung tendon) yang mencengkam tendon dan memindahkan daya tegangan tendon ke dalam struktur konkrit (cth., penambat jenis baji untuk helai).

Stressing Jack: Peralatan hidraulik yang digunakan untuk menegangkan tendon kepada daya reka bentuk semasa pembinaan.

Saluran (pilihan): Saluran plastik/konduit kecil yang dibuang ke dalam konkrit untuk membimbing tendon (untuk susun atur tendon pra-letak).

Kelebihan daripadaKetegangan Selepas Tidak Terikat

Pembinaan Lebih Pantas: Tiada grouting di tapak (penjimat masa terbesar) dan tendon pasang siap mengurangkan tenaga kerja.

Reka Bentuk Fleksibel: Tendon boleh dilengkung/diletak untuk memadankan geometri struktur yang kompleks (cth., papak plat rata untuk bangunan tinggi).

Kawalan Retak yang Diperbaiki: Pramampatan meminimumkan keretakan tegangan di bawah beban perkhidmatan; keretakan kecil (jika ia berlaku) tidak menjejaskan tendon.

Menampung Pergerakan: Gelinciran tendon membolehkan pergerakan struktur kecil (cth., pengecutan, rayapan, pengembangan haba) tanpa pembentukan tekanan.

Struktur Ringan: Membolehkan rentang yang lebih panjang dengan papak/rasuk yang lebih nipis (isipadu konkrit yang dikurangkan) berbanding dengan konkrit bertetulang.

Aplikasi Biasa

Lantai plat rata kediaman/komersial/papak rata (penggunaan paling meluas).

Garaj tempat letak kereta, geladak jambatan dan bingkai tiang rasuk.

Papak pada gred (untuk lantai industri yang besar untuk mengawal keretakan pengecutan).

Struktur tahan seismik (dalam kombinasi dengan rebar keluli lembut).

Secara ringkasnya,sistem penegangan selepas tidak terikatberfungsi dengan menggunakan daya tegangan terkawal pada tendon keluli tidak berikat yang dilindungi kakisan selepas pengawetan konkrit, yang mendorong pra-mampatan dalam konkrit untuk mengatasi beban yang dikenakan—semuanya manakala tendon kekal terpencil daripada konkrit, memastikan fleksibiliti, ketahanan dan pemindahan beban yang cekap melalui penambat.
