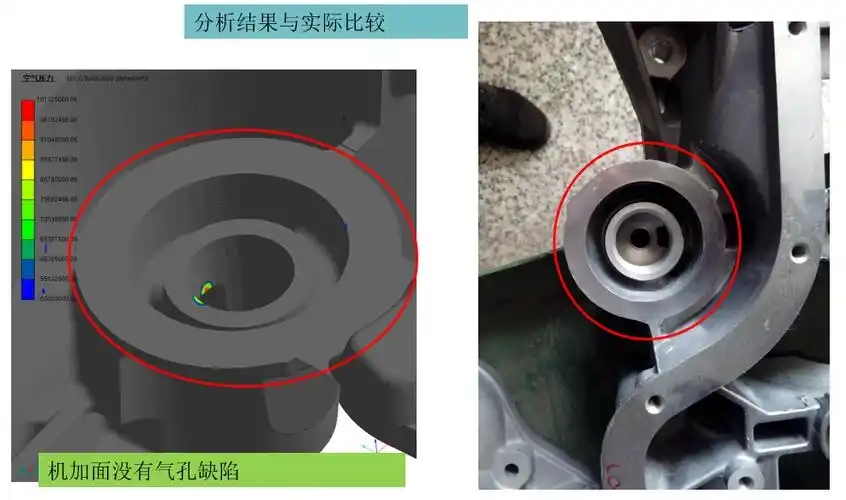

Apakah faktor -faktor yang menyebabkan keliangan mengecut dalam casting besi mulur?

Peraturan umum yang mempengaruhi kadar keliangan pengecutanCasting besi mulur;

1. Modulus dariCasting besi mulur. Jika modulus pemutus lebih besar daripada 2.5, mudah untuk mencapai pemutus Riserless. Walau bagaimanapun, sesetengah pakar ragu -ragu mengenai had ini. Secara umumnya, casting tebal dengan mudah boleh dibuang tanpa keliangan pengecutan kerana pengembangan grafit. Pada ketika ini, bersamaan karbon tidak boleh melebihi 4.5% untuk mengelakkan grafit terapung. Castings halus dengan titik panas yang tersebar terdedah kepada keliangan pengecutan, yang boleh ditangani melalui penyejukan sengit, pasir kromit, atau penaik dalaman setempat. Perhatian khusus harus dibayar kepada pemakanan dan pengecutan sistem riser yang menuangkan. Secara amnya, penaik panas harus digunakan apabila mungkin untuk mengelakkan penaik sejuk.

2. Perhatian yang betul terhadap ketegaran kotak pasir dan kekerasan acuan pasir. Persediaan tidak sepatutnya terlalu penuh dari segi ketegangan kotak pasir dan ketumpatan acuan pasir.

3. Keyakinan dari reka bentuk penembusan dan riser. Adalah lebih baik untuk menggunakan penaik panas dan penyejukan yang sengit, kerana penaik sejuk mempunyai kesan makan yang lemah.

4. Kadar penyejukan acuan.

5. Pemilihan suhu dan kelajuan yang munasabah. Bagi sesetengah casting tebal, dengan tepat meningkatkan suhu menuangkan dan memperluaskan kelajuan menuangkan dapat menyelesaikan masalah pengecutan. Ini juga membantu dalam terapung dari sanga teroksida sekunder dari pemutus, meningkatkan pematuhan pengesanan kecacatan.

6. Munasabah memilih komposisi kimia dan mengekalkan magnesium sisa yang sesuai dan kandungan nadir bumi.

7. Di bawah keadaan penyejukan acuan pasir, berusaha untuk lebih banyak sfera grafit bermanfaat dalam mengurangkan keliangan pengecutan dan meningkatkan sifat mekanikal.

8. Untuk mendapatkan bahan mentah yang lebih baik dan kualiti metalurgi yang baik dari besi cair, perhatian khusus harus dibayar untuk tidak menyimpan besi cair pada suhu tinggi terlalu lama sebelum menuangkan. Pra-rawatan perlu dilakukan sebelum menuangkan untuk meningkatkan nukleasi grafit dalam besi cair, yang dapat meningkatkan bilangan sfera grafit dan mengurangkan keliangan pengecutan.
