Apakah sebab -sebab penyusutan casting besi mulur?

Beberapa pengeluar atau pelanggan faundri ingin tahu apakah sebab -sebab penyusutanCasting besi mulur, dan pengeluar jentera tertinggi berikut akan membawa anda untuk memahami apakah faktor yang mempengaruhi.

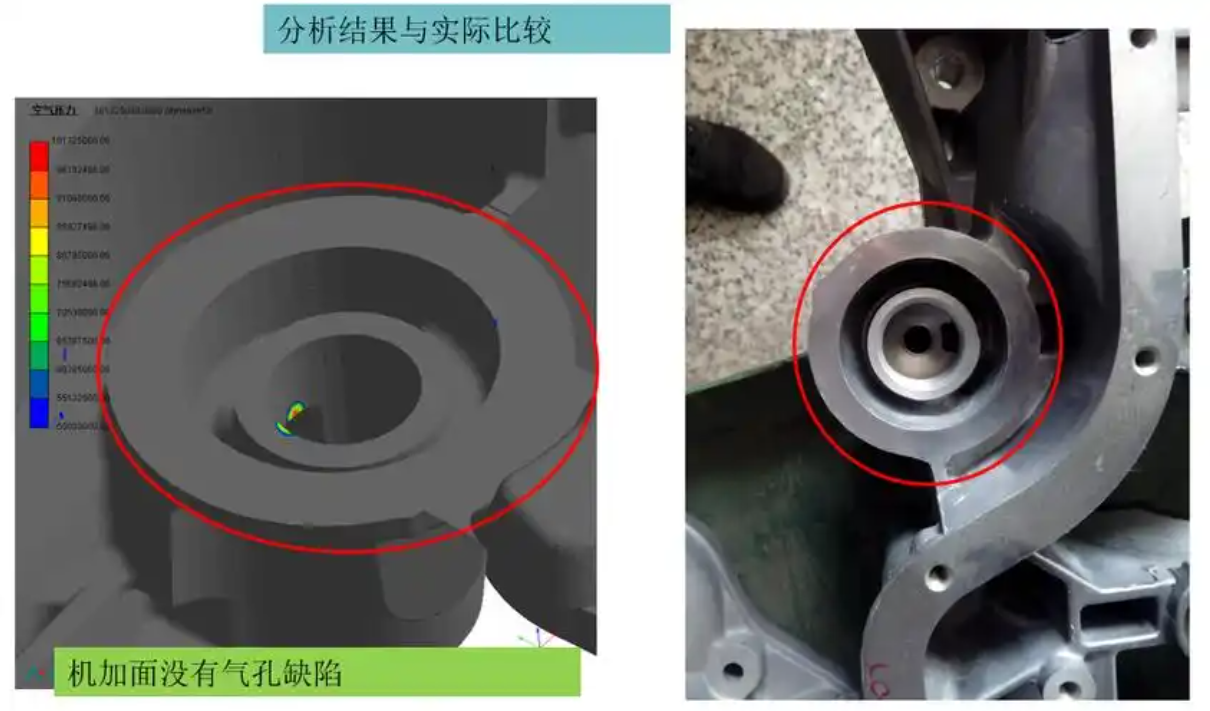

1. Modulus dariCasting besi mulur. Modul pemutus lebih besar daripada 2.5, dan mudah untuk merealisasikan pemutus bebas riser. Walau bagaimanapun, terdapat juga pakar yang ragu -ragu mengenai had ini. Secara umumnya, casting tebal mudah dibuang tanpa pengecutan kerana pengembangan grafitisasi. Pada ketika ini, bersamaan karbon tidak boleh melebihi 4.5% untuk mengelakkan grafit terapung. Walau bagaimanapun, casting kecil dengan bintik -bintik panas yang bertaburan terdedah kepada keliangan penyusutan, yang boleh diselesaikan dengan pelindapkejutan, bijih krom atau penaik dalaman tempatan. Perhatian khusus diberikan kepada pemakanan dan pengecutan sistem riser yang menuangkan. Secara umum, penaik panas harus digunakan apabila mungkin untuk mengelakkan penaik sejuk.

2. Beri perhatian sepenuhnya kepada ketegaran kotak pasir dan kekerasan acuan pasir. Dari segi ketegaran kotak pasir dan kekompakan acuan pasir, tetapannya tidak terlalu penuh.

3. Rasionalitas reka bentuk proses penembusan dan riser. Cuba gunakan penaik panas dan pelindapkejutan, penaik sejuk mempunyai kesan makan yang lemah.

4. Kadar penyejukan acuan pemutus.

5. Pilihan yang munasabah untuk menuangkan suhu dan kelajuan. Bagi sesetengah casting tebal, dengan tepat meningkatkan suhu menuangkan dan memperluaskan kelajuan menuangkan dapat menyelesaikan masalah keliangan pengecutan. Pada masa yang sama, ia adalah kondusif kepada pengoksidaan sekunder slag terapung castings dan meningkatkan kelayakan pengesanan kecacatan.

6. Pemilihan komposisi kimia yang munasabah dan magnesium sisa yang sesuai dan kandungan nadir bumi.

7. Di bawah keadaan penyejukan acuan pasir, berusaha untuk lebih banyak bola grafit adalah kondusif untuk mengurangkan keliangan pengecutan dan memperbaiki sifat mekanikal.

8. Untuk mendapatkan bahan mentah yang lebih baik dan kualiti metalurgi besi cair yang baik, perhatian khusus harus dibayar untuk tidak menyimpan besi cair pada suhu tinggi terlalu lama sebelum mengetuk, dan pretreatment harus dilakukan sebelum mengetuk untuk meningkatkan nukleus kristal grafit besi cair, yang dapat meningkatkan bilangan bola grafit dan mengurangkan keliangan grafit.
