Perbezaan antara casting keluli dan casting besi

Kedua -duanyaCasting SteeldanCasting Besiadalah produk aloi besi-karbon yang dihasilkan melalui teknik lebur tertentu dan kemudian dibuang. Jadi apakah perbezaan dalam proses pemutus kedua -duanya?

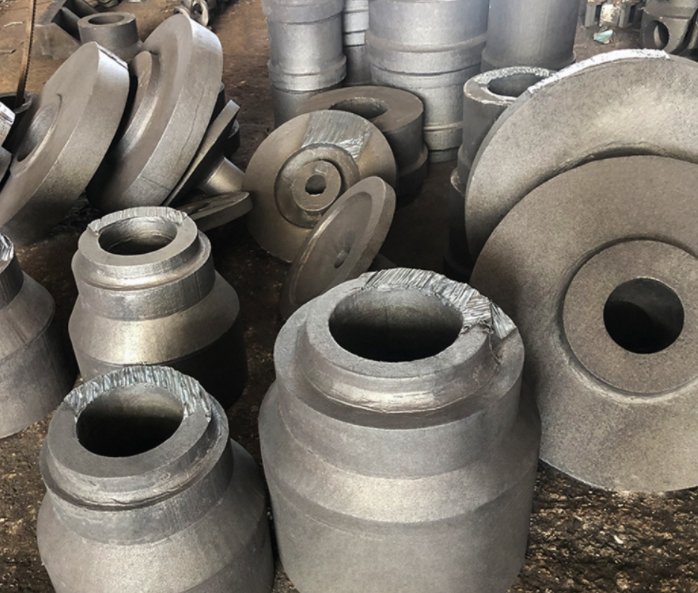

Dari segi pembuatan acuan,Casting SteeldanCasting Besipada dasarnya sama. Perbezaan utama adalah bahawa casting keluli mengecut lebih banyak daripada casting besi, dan casting keluli juga mempunyai ketidakstabilan yang lebih buruk. Oleh itu, apabila pengeluar keluli cast membuat acuan untuk komponen keluli cast, mereka perlu meningkatkan penaik dan cawan menuangkan dengan sewajarnya.

Kerana titik lebur yang lebih tinggiCast Steel, keluli lebih terdedah kepada pengoksidaan, dan ciri -ciri ketidakstabilan yang lemah dan pengecutan yang ketara bermakna bahawa proses yang digunakan untuk mencegah kecacatan seperti penutupan sejuk, rongga pengecutan, dan retak lebih kompleks daripada yang untuk besi tuang:

1. Kerana pengecutanCast Steeljauh lebih besar daripada yangbesi tuang, untuk mencegah kecacatan seperti rongga pengecutan dan keliangan di dalam casting, pengeluar keluli cast umumnya mengamalkan langkah -langkah seperti riser dan besi sejuk, serta pampasan, untuk mencapai pemejalan berurutan.

Besi tuangMempunyai rintangan haus yang lebih tinggi tetapi kekuatan yang lebih rendah, dan ketangguhan dan keplastikannya agak rendah, walaupun ia sedikit lebih dikimpal.

2. Keluli keluli cair agak miskin. Untuk mengelakkan tuangkan dan penutup sejuk yang tidak mencukupi dalam komponen keluli cast, ketebalan dinding keluli cast tidak boleh kurang daripada 8mm. Struktur sistem penembusan mestilah mudah, dan dimensi keratan rentas mestilah lebih besar daripada pemutus. Pengilang keluli cast juga harus menggunakan kaedah pemutus panas atau kering dan dengan tepat meningkatkan suhu menuangkan, secara amnya disyorkan untuk berada di antara 1520-1600 ° C. Suhu menuangkan yang lebih tinggi meningkatkan superheat keluli cair, yang membolehkannya kekal dalam keadaan cair untuk masa yang lebih lama. Walau bagaimanapun, jika suhu mencurahkan terlalu tinggi, ia boleh menyebabkan kecacatan seperti bijirin kasar, retak panas, lekatan pasir, dan keliangan gas. Oleh itu, pengeluar keluli cast mesti mengawal suhu menuangkan dengan teliti.

FungsiCasting SteeldanCasting Besiagak serupa, tetapi keluli cast mempunyai kekuatan yang lebih baik dan boleh dikimpal. Pada masa ini, produk keluli cast yang dihasilkan oleh pengeluar digunakan secara meluas dalam pembinaan, metalurgi, peralatan perlombongan, dan pelbagai industri lain, dengan jumlah eksport tahunan yang sangat tinggi di negara kita, memegang bahagian pasaran yang penting.
